Jalur Lapisan Serbuk Otomatis untuk Lemari Logam Lembar dengan Booth Semprot yang awet dan Proses perakitan Bantuan

Jalur Produksi Pelapisan Serbuk Otomatis untuk Komponen Kabinet Baja Karbon

Solusi Pelapisan Efisiensi Tinggi untuk Manufaktur Kabinet Lembaran Logam

Jalur produksi pelapisan serbuk otomatis ini dikembangkan untuk komponen kabinet baja karbon, termasuk kabinet listrik, badan kabinet kontrol, panel pintu, dan struktur lembaran logam fabrikasi lainnya. Sistem ini mengintegrasikan persiapan permukaan, penanganan material otomatis, aplikasi serbuk elektrostatik, pengeringan, dan proses perakitan tambahan untuk mencapai kinerja pelapisan yang stabil dan produksi yang efisien.

Ruang semprot dibuat dari bahan PVC yang tahan lama, menawarkan ketahanan kimia yang sangat baik dan keandalan operasional jangka panjang. Sistem pelapisan menggabungkan penyemprotan elektrostatik otomatis dengan operasi sentuhan manual, memastikan cakupan serbuk yang lengkap pada area kompleks seperti sudut, tepi, bagian yang dilas, dan struktur tersembunyi.

Konfigurasi Jalur Produksi Terintegrasi

Sistem produksi mencakup beberapa bagian fungsional untuk mengoptimalkan proses manufaktur lengkap:

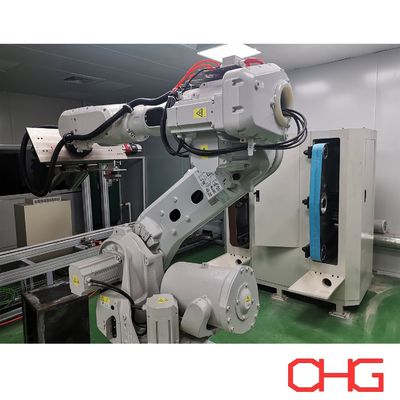

• Sistem penggilingan sambungan las robotik

• Stasiun penyelesaian permukaan manual

• Proses pra-perawatan kimia

• Sistem pengeringan

• Aplikasi dempul dan pengamplasan manual

• Sistem penyemprotan serbuk otomatis

• Stasiun sentuhan pelapisan manual

• Oven pengeringan serbuk

• Bagian pendinginan

• Sistem bantuan perakitan

Untuk aliran material yang efisien, jalur ini mengadopsi konfigurasi konveyor ganda:

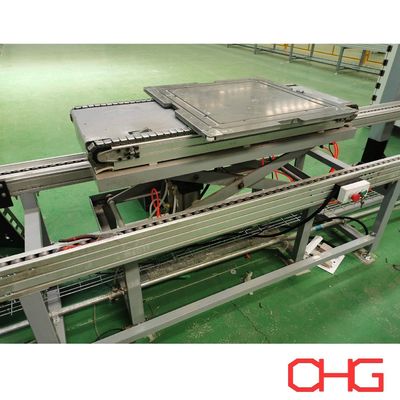

• Konveyor tanah tipe skid untuk pra-perawatan dan transportasi komponen berat

• Sistem konveyor overhead untuk pelapisan serbuk, pengeringan, dan pergerakan produksi berkelanjutan

Desain ini meningkatkan stabilitas proses sambil memungkinkan penanganan fleksibel dari struktur kabinet yang berbeda.

Alur Proses Produksi Khas

Pemuatan Manipulator

↓

Penggilingan Las Robotik & Penyelesaian Permukaan Manual

↓

Perawatan Permukaan Fosfat

↓

Pengeringan Kelembaban (40–50°C)

↓

Aplikasi Dempul Manual

↓

Pengeringan Dempul

↓

Pengamplasan Dempul Manual

↓

Penyimpanan Buffer Benda Kerja

↓

Transfer Mekanis

↓

Penghilangan Debu Elektrostatik

↓

Penyemprotan Serbuk Otomatis + Sentuhan Manual

↓

Pengeringan Serbuk (200°C, 18 mnt)

↓

Pendinginan Udara

↓

Pemasangan Roda

↓

Transfer Dibantu AGV

Fitur Utama

Aplikasi Serbuk Otomatis dan Manual Hibrida

Sistem penyemprotan otomatis memastikan distribusi serbuk yang stabil dan ketebalan pelapisan yang konsisten, sementara operasi sentuhan manual memberikan cakupan tambahan untuk geometri kompleks dan area yang membutuhkan penyelesaian detail.

Sistem Persiapan Permukaan yang Efisien

Proses penggilingan dan penyelesaian manual robotik secara efektif menghilangkan bekas las, cacat permukaan, dan kontaminan, meningkatkan adhesi pelapisan dan kualitas tampilan akhir.

Pengaturan Konveyor yang Fleksibel

Kombinasi sistem konveyor tanah dan konveyor overhead menyediakan transportasi yang dioptimalkan untuk tahap produksi yang berbeda, mendukung struktur kabinet berat dan operasi pelapisan berkelanjutan.

Kinerja Pengeringan yang Andal

Oven pengeringan mempertahankan sekitar 200°C selama 18 menit, memungkinkan serbuk pelapis meleleh sepenuhnya, mengalir, dan berikatan silang menjadi lapisan pelindung yang tahan lama dengan kinerja mekanis yang sangat baik.

Kemampuan Produksi yang Adaptif

Sistem dapat disesuaikan sesuai dengan:

• Dimensi dan berat kabinet

• Persyaratan kapasitas produksi

• Batasan tata letak pabrik

• Tingkat otomatisasi yang dibutuhkan

• Standar penyelesaian permukaan

Proses Pelapisan Serbuk

1. Persiapan Permukaan

Sebelum pelapisan, komponen kabinet menjalani penggilingan, pembersihan, dan penghilangan debu untuk menghilangkan residu las, minyak, dan kontaminan permukaan. Ini menciptakan dasar yang sesuai untuk adhesi serbuk yang kuat.

2. Pra-perawatan

Pra-perawatan kimia diterapkan untuk meningkatkan ketahanan korosi dan meningkatkan ikatan antara substrat baja karbon dan lapisan serbuk.

3. Pengeringan

Setelah pra-perawatan, benda kerja dikeringkan untuk menghilangkan kelembaban sisa dan memastikan kondisi optimal untuk aplikasi serbuk elektrostatik.

4. Pelapisan Serbuk Elektrostatik

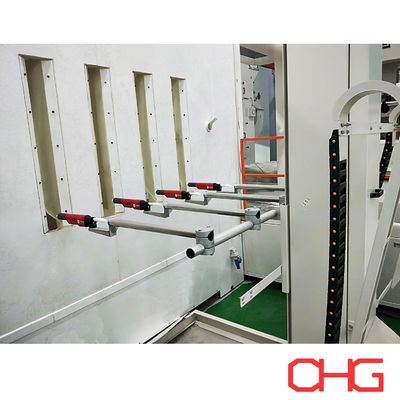

Partikel serbuk bermuatan disemprotkan ke benda kerja yang dibumikan menggunakan pistol semprot otomatis. Pelapisan manual dilakukan jika diperlukan untuk mencapai cakupan lengkap pada area yang sulit.

5. Pengeringan Serbuk

Komponen yang dilapisi masuk ke dalam oven pengeringan, di mana panas menyebabkan partikel serbuk meleleh dan berikatan silang secara kimia, membentuk lapisan pelapis yang kontinu, tahan lama, dan tahan korosi.

6. Pendinginan

Setelah pengeringan, pendinginan terkontrol menstabilkan permukaan pelapis dan mempersiapkan komponen untuk perakitan atau penanganan lebih lanjut.

7. Inspeksi Kualitas

Produk jadi diperiksa untuk:

• Ketebalan pelapisan

• Tampilan permukaan

• Kinerja adhesi

• Konsistensi pelapisan keseluruhan

memastikan produk akhir memenuhi standar kualitas yang disyaratkan.

Kami menyediakan solusi jalur produksi pelapisan serbuk yang disesuaikan sesuai dengan karakteristik produk, persyaratan produksi, dan kondisi pabrik Anda. Hubungi kami untuk proposal teknis yang disesuaikan untuk proyek pelapisan kabinet baja karbon Anda.
