Jalur pra-pengolahan yang komprehensif untuk pembersihan permukaan logam dan pendinginan kimia sebelum aplikasi lapisan bubuk

Sistem Pra-perlakuan Semprot Otomatis untuk Lini Pelapisan Serbuk

Persiapan Permukaan Logam Industri Sebelum Pelapisan Serbuk

Sistem pra-perlakuan semprot adalah bagian penting dari lini produksi pelapisan serbuk yang lengkap. Fungsi utamanya adalah untuk menghilangkan minyak, kotoran, residu pemrosesan, dan kontaminan lain dari benda kerja logam sambil menyiapkan substrat secara kimiawi untuk aplikasi serbuk selanjutnya.

Selama operasi, benda kerja bergerak melalui bagian perlakuan tertutup di mana larutan pembersihan, pembilasan, dan perlakuan konversi diterapkan melalui nosel semprot yang diatur secara strategis. Proses pra-perlakuan yang dikonfigurasi dengan benar membantu meningkatkan daya rekat pelapisan serbuk, perlindungan korosi, dan konsistensi penyelesaian akhir secara keseluruhan.

Urutan proses, bahan kimia perlakuan, jumlah tahap, dimensi peralatan, dan parameter operasi dapat disesuaikan sesuai dengan bahan benda kerja, kondisi permukaan, kapasitas produksi, dan kinerja pelapisan yang dibutuhkan.

Cara Kerja Sistem Pra-perlakuan Semprot

Benda kerja diangkut melalui serangkaian zona perlakuan oleh konveyor lini produksi. Pompa mengedarkan cairan proses yang diperlukan dari tangki individu ke pipa semprot dan nosel yang diposisikan di sekitar benda kerja.

Setiap tahap melakukan fungsi pembersihan, pembilasan, atau perlakuan kimia tertentu sebelum produk berpindah ke bagian berikutnya.

Proses tipikal dapat mencakup:

Pembersihan Minyak → Pembilasan Air → Perlakuan Konversi → Pembilasan Air → Pembilasan Akhir → Pengeringan Kelembaban

Tahap perlakuan tambahan dapat dimasukkan jika diperlukan oleh spesifikasi produk atau pelapisan.

Tahap Pra-perlakuan Utama

1. Pembersihan Minyak dan Kotoran

Perlakuan kimia pertama menghilangkan kontaminasi yang terakumulasi selama manufaktur, pemesinan, penyimpanan, dan penanganan.

Kontaminan tipikal meliputi:

• Minyak dan gemuk

• Debu dan kotoran

• Cairan pemesinan

• Jejak jari

• Residu manufaktur

• Kontaminasi permukaan lainnya

Larutan pembersih disemprotkan ke benda kerja melalui banyak nosel untuk memberikan kontak yang efektif dengan permukaan yang diperlukan.

Pembersihan minyak yang menyeluruh menciptakan substrat yang bersih dan menyiapkan benda kerja untuk perlakuan kimia selanjutnya.

2. Pembilasan Air

Setelah pembersihan minyak, produk melewati satu atau lebih bagian pembilasan.

Tahap pembilasan menghilangkan sisa bahan kimia pembersih dan kontaminan dari benda kerja sebelum proses perlakuan berikutnya.

Pembilasan yang efektif juga membantu:

• Mengurangi perpindahan bahan kimia

• Membatasi kontaminasi antar tangki proses

• Menjaga kondisi bak yang lebih stabil

• Meningkatkan konsistensi pra-perlakuan secara keseluruhan

Beberapa tahap pembilasan atau pembilasan bertingkat dapat dimasukkan sesuai dengan persyaratan proses.

3. Pengkondisian Permukaan

Jika diperlukan oleh proses kimia yang dipilih, tahap pengkondisian permukaan dapat dimasukkan sebelum perlakuan konversi.

Alih-alih hanya meningkatkan kekasaran permukaan, tahap ini digunakan untuk menciptakan kondisi permukaan yang lebih sesuai dan seragam untuk proses konversi selanjutnya.

Kebutuhan untuk pengkondisian permukaan tergantung pada bahan substrat dan kimia pra-perlakuan yang dipilih.

4. Perlakuan Konversi

Setelah pembersihan dan pembilasan, permukaan logam dapat menjalani perlakuan konversi yang sesuai untuk meningkatkan daya rekat pelapisan dan kinerja korosi.

Tergantung pada substrat dan persyaratan proyek, pilihan perlakuan dapat mencakup:

• Fosfatasi besi

• Fosfatasi seng

• Proses pelapisan konversi lainnya

• Pasivasi jika diperlukan

Proses kimia yang tepat harus dipilih sesuai dengan bahan benda kerja, ketahanan korosi yang dibutuhkan, spesifikasi pelapisan serbuk, dan standar kualitas yang berlaku.

5. Pembilasan Akhir

Setelah perlakuan konversi, pembilasan tambahan menghilangkan residu kimia yang tidak diinginkan sebelum pengeringan.

Konfigurasi pembilasan akhir dapat dirancang sesuai dengan proses kimia yang dipilih dan kualitas permukaan yang dibutuhkan.

Jika perlu, air murni atau deionisasi juga dapat dimasukkan ke dalam tahap pembilasan akhir.

6. Pengeringan Kelembaban

Sebelum memasuki bilik semprot serbuk, sisa air harus dihilangkan dari benda kerja yang telah diperlakukan.

Bagian pengeringan memberikan pemanasan terkontrol untuk memastikan produk mencapai tahap aplikasi serbuk dengan permukaan yang cukup kering.

Penghilangan kelembaban yang tepat membantu mengurangi cacat pelapisan dan memberikan kondisi yang stabil untuk penyemprotan serbuk elektrostatik.

Sistem Sirkulasi Semprot

Sirkulasi cairan yang efisien adalah bagian penting dari peralatan pra-perlakuan.

Setiap tahap proses dapat menggabungkan komponen seperti:

• Tangki proses

• Pompa sirkulasi

• Pipa semprot

• Nosel semprot

• Filter

• Peralatan pemanas

• Kontrol level cairan

• Pipa dan katup

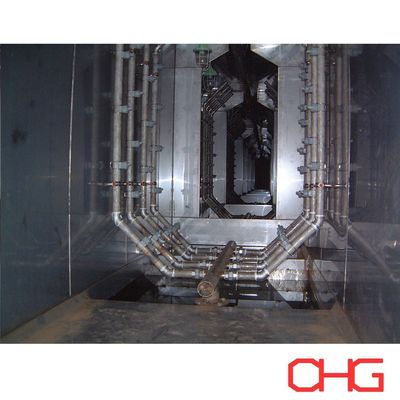

Susunan nosel semprot dirancang sesuai dengan dimensi dan geometri benda kerja untuk memberikan cakupan perlakuan yang efektif.

Kapasitas pompa, tekanan semprot, jumlah nosel, dan susunan pipa dipilih sesuai dengan persyaratan proses aktual daripada menggunakan konfigurasi standar tetap.

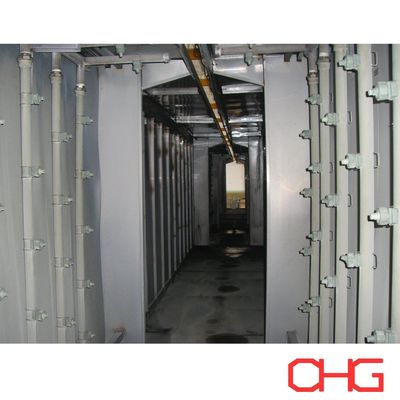

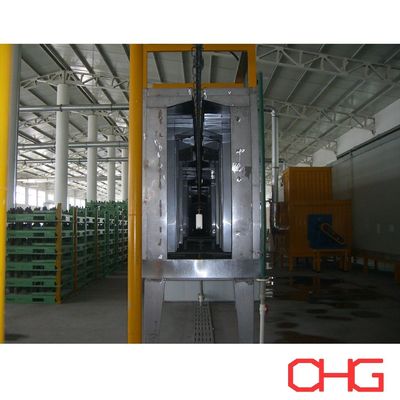

Terowongan Pra-perlakuan Tertutup

Bagian perlakuan semprot biasanya tertutup di dalam terowongan pra-perlakuan untuk menampung cairan semprot dan memisahkan proses kimia individual.

Terowongan dan tangki proses dapat dibuat dari bahan tahan korosi yang sesuai sesuai dengan bahan kimia yang digunakan di setiap tahap perlakuan.

Desain peralatan dapat mencakup:

• Pintu akses

• Area inspeksi

• Pengaturan drainase

• Penahanan kabut

• Akses pemeliharaan

• Pemisahan antar zona perlakuan

Panjang terowongan keseluruhan ditentukan oleh kecepatan konveyor, waktu perlakuan yang dibutuhkan, jumlah tahap proses, dan dimensi benda kerja.

Kontrol Proses Otomatis

Sistem pra-perlakuan dapat diintegrasikan dengan sistem kontrol PLC dan HMI lini produksi.

Tergantung pada persyaratan proyek, sistem dapat mengontrol atau memantau:

• Suhu bak

• Operasi pompa

• Tekanan semprot

• Level cairan

• Peralatan pemanas

• Operasi konveyor

• Urutan proses

• Status peralatan

• Kondisi alarm

Konsentrasi bahan kimia juga dapat dipantau atau dikelola menggunakan instrumen yang sesuai dan sistem dosis bahan kimia jika diperlukan.

Kontrol terpusat membantu menjaga kondisi operasi yang berulang dan menyederhanakan manajemen produksi.

Keunggulan Utama

• Pembersihan Permukaan yang Efisien: Sirkulasi tekanan tinggi dan nosel semprot yang diatur dengan baik memberikan pembersihan dan perlakuan kimia yang efektif untuk komponen logam yang diangkut secara terus menerus.
• Kualitas Pra-perlakuan yang Konsisten: Kondisi proses yang terkontrol membantu menjaga persiapan permukaan yang berulang sebelum aplikasi serbuk.
• Peningkatan Daya Rekat Pelapisan: Menghilangkan kontaminasi dan menerapkan perlakuan konversi yang sesuai menciptakan substrat yang cocok untuk pelapisan serbuk selanjutnya.
• Perlindungan Korosi yang Ditingkatkan: Proses pra-perlakuan yang dipilih dengan benar dapat berkontribusi signifikan terhadap ketahanan korosi sistem pelapisan yang lengkap.
• Produksi Berkelanjutan: Pra-perlakuan semprot terintegrasi dengan mudah dengan lini pelapisan serbuk konveyor, memungkinkan benda kerja bergerak terus menerus dari perlakuan permukaan ke pengeringan dan aplikasi serbuk.
• Konfigurasi Proses yang Fleksibel: Jumlah tahap perlakuan, proses kimia, dimensi terowongan, sistem semprot, dan tingkat otomatisasi semuanya dapat disesuaikan dengan aplikasi spesifik.

Aplikasi Khas

Sistem pra-perlakuan semprot dapat digunakan untuk berbagai macam produk logam industri, termasuk:

• Komponen otomotif

• Lemari dan penutup listrik

• Furnitur logam

• Rak penyimpanan dan rak

• Komponen HVAC

• Bagian mesin

• Peralatan pertanian

• Pintu dan kusen logam

• Produk baja fabrikasi

• Komponen logam industri umum

Konfigurasi proses yang berbeda dapat dikembangkan untuk baja, baja galvanis, aluminium, dan substrat lain yang sesuai.

Solusi Pra-perlakuan Semprot yang Disesuaikan

Setiap sistem pra-perlakuan direkayasa sesuai dengan produk pelanggan dan kinerja pelapisan yang dibutuhkan.

Informasi penting untuk desain sistem meliputi:

• Bahan benda kerja

• Dimensi dan berat maksimum

• Kondisi permukaan sebelum perlakuan

• Kapasitas produksi yang dibutuhkan

• Kecepatan konveyor

• Kinerja korosi yang dibutuhkan

• Proses kimia pra-perlakuan

• Dimensi pabrik yang tersedia

• Kualitas air dan kondisi pasokan

• Sumber energi pemanas

• Persyaratan pengolahan air limbah

• Tingkat otomatisasi yang dibutuhkan

Berdasarkan parameter ini, kami dapat mengembangkan solusi yang disesuaikan yang mencakup proses pra-perlakuan, terowongan semprot, tangki proses, pompa sirkulasi, susunan nosel, sistem pemanas, bagian pengeringan kelembaban, sistem kontrol, dan integrasi dengan lini pelapisan serbuk yang lengkap.

Hubungi kami dengan informasi benda kerja dan produksi Anda untuk proposal sistem pra-perlakuan semprot yang disesuaikan.
