Jalur Produksi Powder Coating Kustom Sistem Konveyor Overhead Power and Free Profesional Kami

Sistem Pelapisan Otomatis Fleksibel untuk Produk Logam Industri

Lini produksi pelapisan bubuk dengan konveyor Power dan Free ini dirancang untuk produsen yang membutuhkan penanganan material yang fleksibel, aliran produksi yang terkendali, dan kinerja pelapisan bubuk yang andal.

Konveyor overhead Daya dan Bebas memungkinkan pembawa individual dihentikan, diakumulasikan, dilepaskan, atau ditransfer sesuai dengan persyaratan tahapan proses yang berbeda. Dibandingkan dengan konveyor kontinyu konvensional, konfigurasi ini memberikan fleksibilitas yang lebih besar ketika produk memerlukan waktu pemrosesan yang berbeda atau ketika beberapa jenis benda kerja ditangani pada jalur produksi yang sama.

Sistem pelapisan lengkap dapat disesuaikan sesuai dengan dimensi benda kerja pelanggan, berat, kapasitas produksi, persyaratan pelapisan, tata letak pabrik, dan tingkat otomatisasi yang diperlukan.

Konfigurasi Lini Produksi Utama

Tergantung pada kebutuhan proyek, rangkaian pelapis bubuk Power dan Free yang lengkap dapat mengintegrasikan:

• Sistem pra-perawatan permukaan

• Bagian pengeringan kelembaban

• Konveyor listrik dan overhead gratis

• Bilik penyemprotan bubuk otomatis

• Senjata semprot elektrostatis otomatis

• Stasiun sentuhan manual

• Persediaan bubuk dan peralatan pemulihan

• Oven pengawetan bubuk

• Bagian pendingin

• Stasiun bongkar muat

• Sistem kontrol PLC dan HMI

Konfigurasi peralatan dipilih berdasarkan proses pelapisan sebenarnya daripada menggunakan pengaturan standar tetap.

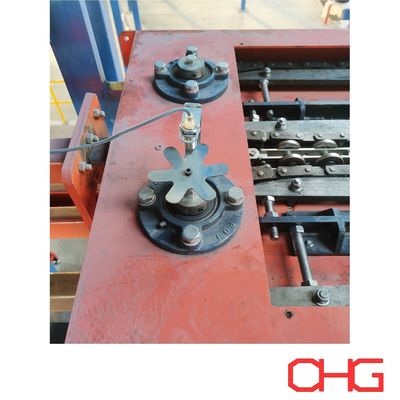

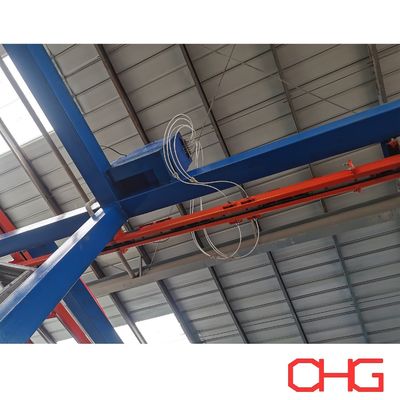

Konveyor Listrik dan Overhead Gratis

Konveyor Daya dan Bebas menggunakan daya terpisah dan jalur bebas.

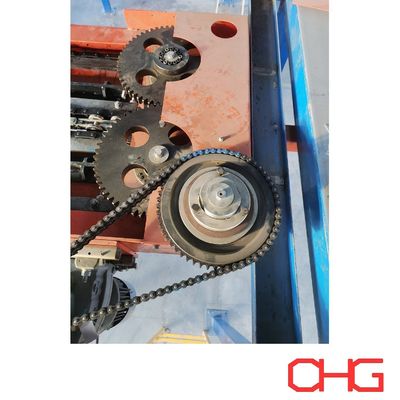

Jalur listrik berisi rantai yang digerakkan, sementara pembawa bergerak sepanjang jalur bebas. Melalui mekanisme keterlibatan dan pelepasan yang tepat, masing-masing pengangkut dapat beroperasi secara independen dalam keseluruhan sistem konveyor.

Hal ini memungkinkan benda kerja untuk:

• Berpindah di antara tahapan produksi yang berbeda

• Berhenti di posisi proses yang ditentukan

• Akumulasi di daerah penyangga

• Dilepaskan sesuai dengan persyaratan produksi

• Transfer antar bagian konveyor

• Ikuti rute berbeda yang memerlukan proses tersebut

Fleksibilitas ini sangat berguna dalam jalur pelapisan otomatis di mana operasi pra-perlakuan, penyemprotan, pengawetan, pendinginan, dan pemuatan mungkin memerlukan waktu proses yang berbeda.

Desain Pembawa dan Gantungan yang Fleksibel

Pengangkut dan gantungan dirancang sesuai dengan produk yang dilapisi, bukan menggunakan satu desain universal.

Faktor penting meliputi:

• Dimensi benda kerja maksimum

• Berat benda kerja

• Jumlah produk per operator

• Orientasi gantung

• Titik berat

• Jarak pembawa yang diperlukan

• Aksesibilitas pistol semprot

• Dimensi bukaan oven

• Metode bongkar muat

Sistem ini dapat mengakomodasi konfigurasi pembawa yang berbeda mulai dari komponen industri kecil hingga produk logam fabrikasi besar dan berat.

Proses Pelapisan Serbuk Otomatis

Urutan produksi tipikal dapat dikonfigurasi sebagai:

Pemuatan → Perlakuan awal → Pengeringan Kelembapan → Penyemprotan Serbuk → Pengawetan Serbuk → Pendinginan → Inspeksi → Pembongkaran

1. Memuat

Komponen logam dipasang pada gantungan atau pengangkut yang sesuai di stasiun pemuatan.

Pemuatan dapat dilakukan secara manual, dengan bantuan forklift, atau terintegrasi dengan peralatan penanganan material lainnya tergantung pada ukuran dan berat benda kerja.

2. Perlakuan Awal Permukaan

Sebelum mengaplikasikan bedak, benda kerja menjalani proses pembersihan dan perlakuan awal kimia yang diperlukan.

Tergantung pada kebutuhan substrat dan pelapis, prosesnya mungkin meliputi:

• Degreasing

• Pembilasan air

• Pengkondisian permukaan

• Fosfat atau perlakuan konversi lainnya

• Pembilasan terakhir

Konfigurasi pretreatment semprot dan perendaman dapat dipertimbangkan sesuai dengan geometri produk dan persyaratan produksi.

3. Pengeringan Kelembapan

Setelah perlakuan awal basah, benda kerja melewati bagian pengeringan untuk menghilangkan sisa kelembapan sebelum aplikasi bubuk.

Permukaan yang kering dan disiapkan dengan benar membantu memberikan kondisi penyemprotan elektrostatis yang stabil dan mengurangi cacat lapisan.

4. Penyemprotan Serbuk Elektrostatis

Benda kerja memasuki ruang penyemprotan bubuk, tempat senjata semprot elektrostatis mengoleskan bubuk ke permukaan logam yang diarde.

Tergantung pada tingkat otomatisasi yang diperlukan, bagian penyemprotan dapat mencakup:

• Senjata semprot otomatis

• Timbal Balik

• Senjata sentuh manual

• Peralatan pasokan bubuk

• Peralatan pemulihan bubuk

Penyemprotan otomatis memberikan pengaplikasian berulang pada permukaan utama, sedangkan sentuhan manual dapat digunakan untuk geometri kompleks, area tersembunyi, sudut, dan lokasi sulit lainnya untuk dilapisi.

5. Penyembuhan Bubuk

Setelah pengaplikasian bubuk, pembawa mengangkut benda kerja yang dilapisi ke dalam oven pengawetan.

Di bawah kondisi pemanasan yang terkendali, bubuk meleleh, mengalir, dan berikatan silang secara kimia untuk membentuk lapisan film yang kontinyu.

Kondisi pengawetan ditentukan berdasarkan spesifikasi serbuk, bahan benda kerja, ketebalan logam, dan kinerja pelapisan yang diperlukan.

6. Pendinginan

Setelah proses curing, benda kerja dipindahkan ke area pendinginan sebelum diperiksa dan dibongkar.

Pendinginan alami atau udara paksa dapat dipilih sesuai dengan kapasitas produksi dan ruang pabrik yang tersedia.

7. Inspeksi dan Bongkar

Produk jadi diperiksa sesuai dengan spesifikasi pelapisan yang diperlukan sebelum dikeluarkan dari konveyor.

Item inspeksi umum mungkin mencakup ketebalan lapisan, tampilan, warna, kilap, daya rekat, dan cacat permukaan yang terlihat.

Akumulasi Pembawa dan Penyangga Produksi

Salah satu keuntungan utama sistem Power and Free adalah kemampuan untuk menciptakan zona akumulasi di dalam jalur produksi.

Pengangkut dapat menunggu di posisi yang ditentukan tanpa menghentikan seluruh sistem konveyor.

Daerah penyangga dapat digabungkan:

• Sebelum tempat penyemprotan

• Sebelum menyembuhkan oven

• Di stasiun pemuatan

• Di stasiun bongkar muat

• Antar proses dengan waktu siklus berbeda

• Di ruang tunggu inspeksi atau produksi

Hal ini membantu mengoordinasikan tahapan produksi yang berbeda dan memberikan fleksibilitas yang lebih besar ketika gangguan sementara terjadi di satu bagian lini.

Perutean Konveyor Fleksibel

Untuk lini produksi yang menangani jenis produk atau persyaratan proses yang berbeda, konveyor dapat dirancang dengan fungsi transfer dan perutean.

Tergantung pada tata letaknya, hal ini memungkinkan operator tertentu untuk:

• Masukkan bagian pelapis yang berbeda

• Lewati area proses yang dipilih

• Pindah ke zona akumulasi

• Transfer ke jalur produksi alternatif

• Jangkau stasiun bongkar muat yang berbeda

Pengaturan perutean sebenarnya ditentukan sesuai dengan proses produksi pelanggan dan tata letak bengkel.

Konveyor dan Kontrol Proses Berbasis PLC

Konveyor Daya dan Bebas dapat diintegrasikan dengan sistem kontrol lini pelapisan bubuk lengkap.

Tergantung pada proyeknya, sistem PLC dan HMI dapat berkoordinasi:

• Operasi konveyor

• Pergerakan pembawa

• Berhenti dan lepaskan posisi

• Zona akumulasi

• Kecepatan konveyor

• Deteksi benda kerja

• Perutean proses

• Peralatan saling bertautan

• Pengoperasian peralatan semprot

• Pengoperasian oven

• Alarm kesalahan dan pemantauan status

Integrasi ini memungkinkan peralatan penanganan material dan pelapisan beroperasi sebagai sistem produksi yang terkoordinasi.

Perlindungan Keselamatan dan Peralatan

Tindakan keselamatan yang tepat dapat diterapkan sesuai dengan tata letak konveyor, karakteristik benda kerja, dan lingkungan pengoperasian.

Ini mungkin termasuk:

• Perangkat penghentian darurat

• Deteksi posisi pembawa

• Perlindungan beban berlebih pada konveyor

• Peralatan saling bertautan

• Penjagaan mekanis

• Alarm kesalahan

• Kontrol anti-tabrakan jika diperlukan

• Perlindungan operator di area bongkar muat

Konfigurasi keselamatan ditentukan selama rekayasa terperinci sesuai dengan jalur produksi sebenarnya.

Keuntungan Utama

Transportasi Benda Kerja yang Fleksibel

Kontrol pembawa individual memungkinkan untuk mengoordinasikan benda kerja dengan waktu proses dan urutan produksi yang berbeda.

Aliran Produksi yang Efisien

Akumulasi dan pelepasan pembawa yang terkontrol membantu menyeimbangkan pergerakan material antara berbagai bagian garis pelapis.

Mengurangi Penanganan Manual

Setelah dimuat ke dalam wadah, benda kerja dapat diangkut secara otomatis melalui beberapa proses pelapisan.

Penggunaan Ruang Bengkel yang Efisien

Pengaturan konveyor di atas memberikan lebih banyak ruang lantai untuk peralatan proses, operator, pemeliharaan, dan penanganan material.

Cocok untuk Berbagai Produk

Pembawa, gantungan, jarak, dan perutean yang disesuaikan membuat sistem ini cocok untuk berbagai komponen logam.

Otomatisasi yang Dapat Diperluas

Konveyor dapat diintegrasikan dengan peralatan penyemprotan otomatis, sistem kontrol proses, dan peralatan produksi lainnya sesuai dengan tingkat otomatisasi yang diperlukan.

Aplikasi Khas

Garis Power dan Powder Coating Gratis dapat direkayasa untuk produk seperti:

• Komponen otomotif

• Lemari dan penutup listrik

• Produk HVAC

• Perabotan logam

• Rak penyimpanan dan rak

• Komponen mesin

• Peralatan pertanian

• Pintu dan kusen logam

• Produk baja fabrikasi

• Komponen logam industri umum

Kekuatan Khusus dan Garis Pelapis Serbuk Gratis

Setiap lini produksi dirancang berdasarkan kebutuhan manufaktur aktual pelanggan.

Informasi penting yang diperlukan untuk desain sistem meliputi:

• Bahan benda kerja

• Dimensi maksimum

• Berat maksimum

• Produk per operator

• Kapasitas produksi yang dibutuhkan

• Spesifikasi pelapisan

• Persyaratan pra-perawatan

• Jumlah warna dan frekuensi perubahan warna

• Dimensi pabrik dan tinggi bening

• Energi pemanas yang tersedia

• Persyaratan bongkar muat

• Posisi akumulasi yang diperlukan

• Tingkat otomatisasi

Berdasarkan parameter ini, kami dapat mengembangkan solusi khusus yang mencakup konveyor Daya dan Gratis, sistem pembawa dan gantungan, peralatan pra-perawatan, tempat penyemprotan bubuk, aplikasi bubuk dan peralatan pemulihan, sistem pengawetan, bagian pendingin, sistem kontrol, dan tata letak lini produksi lengkap.

Hubungi kami dengan informasi benda kerja dan persyaratan produksi Anda untuk proposal dan penawaran lini pelapis bubuk Daya dan Gratis yang disesuaikan.
