Jalur Lapisan Serbuk yang Dirancang untuk Aluminium Extrusions dengan Sistem Finishing yang Disesuaikan dan Conveyor Overhead untuk Aliran Produksi

Sistem Finishing yang Disesuaikan untuk Profil Aluminium Arsitektur dan Industri

Jalur produksi pelapisan serbuk otomatis ini direkayasa untuk profil aluminium dan komponen aluminium ekstrusi dengan panjang, penampang, dan persyaratan pelapisan yang berbeda.

Sistem ini mengintegrasikan pra-perlakuan permukaan, pengeringan, aplikasi serbuk elektrostatik, pengeringan, pendinginan, dan penanganan material ke dalam proses produksi yang terkoordinasi. Sistem konveyor overhead mengangkut profil di antara bagian perawatan utama, sementara pemuatan dan pembongkaran manual memberikan fleksibilitas untuk menangani ukuran produk dan batch produksi yang berbeda.

Setiap jalur disesuaikan sesuai dengan produk aluminium pelanggan, keluaran yang dibutuhkan, spesifikasi pelapisan, dimensi pabrik, dan tingkat otomatisasi yang diinginkan.

Proses Pelapisan Profil Aluminium Lengkap

Urutan produksi tipikal dapat dikonfigurasi sebagai:

Pemuatan Manual → Pra-perlakuan Permukaan → Pengeringan Kelembaban → Penyemprotan Serbuk Elektrostatik → Pengeringan Serbuk → Pendinginan → Inspeksi → Pembongkaran Manual

Proses pra-perlakuan dan pelapisan terperinci dipilih sesuai dengan paduan aluminium, kondisi permukaan, kinerja korosi yang dibutuhkan, dan spesifikasi finishing yang berlaku.

Pra-perlakuan Permukaan Aluminium

Persiapan permukaan yang benar sangat penting sebelum aplikasi serbuk.

Profil aluminium mungkin mengandung minyak, debu, residu ekstrusi, oksida, dan kontaminan lain yang dapat mengganggu daya rekat dan penampilan pelapisan.

Tergantung pada persyaratan proyek, proses pra-perlakuan dapat mencakup tahap-tahap seperti:

• Penghilangan minyak

• Pembilasan air

• Etching atau perlakuan permukaan

• Pembilasan tambahan

• Pengkondisian permukaan jika diperlukan

• Perlakuan konversi

• Pembilasan akhir

Untuk produk aluminium, proses konversi krom atau bebas krom yang sesuai dapat dipilih sesuai dengan sistem pelapisan yang dibutuhkan dan persyaratan lingkungan.

Pra-perlakuan dapat dirancang sebagai sistem semprot atau rendam tergantung pada geometri profil, kapasitas produksi, proses kimia, dan kondisi pabrik.

Pengeringan Kelembaban

Setelah pra-perlakuan basah, profil aluminium melewati bagian pengeringan untuk menghilangkan sisa air sebelum penyemprotan serbuk.

Permukaan yang kering dengan baik memberikan kondisi yang lebih stabil untuk aplikasi serbuk elektrostatik dan membantu mencegah cacat pelapisan terkait kelembaban.

Kondisi pengeringan ditentukan sesuai dengan dimensi profil, kecepatan jalur, proses pra-perlakuan, dan persyaratan produksi.

Penyemprotan Serbuk Elektrostatik Otomatis

Setelah pengeringan, profil masuk ke bilik semprot serbuk.

Senjata semprot elektrostatik otomatis menerapkan partikel serbuk bermuatan ke permukaan aluminium yang dibumikan. Pengaturan penyemprotan dirancang sesuai dengan dimensi profil, geometri penampang, kecepatan konveyor, dan cakupan pelapisan yang dibutuhkan.

Tergantung pada aplikasinya, bagian pelapisan serbuk dapat mencakup:

• Senjata semprot elektrostatik otomatis

• Reciprocator

• Stasiun sentuhan manual

• Peralatan pasokan serbuk

• Sistem pemulihan serbuk

• Peralatan perubahan warna

Sentuhan manual dapat dikombinasikan dengan penyemprotan otomatis ketika produk mengandung area tersembunyi atau fitur penampang yang kompleks yang memerlukan cakupan tambahan.

Sistem Pemulihan Serbuk

Serbuk yang berlebihan dapat dikumpulkan melalui sistem pemulihan yang sesuai.

Konfigurasi pemulihan dipilih sesuai dengan faktor-faktor seperti:

• Kapasitas produksi

• Jumlah warna

• Frekuensi perubahan warna

• Persyaratan pemanfaatan serbuk

• Konfigurasi bilik semprot

• Waktu pembersihan yang dibutuhkan

Berbagai solusi pemulihan dapat dimasukkan sesuai dengan strategi produksi pelanggan dan persyaratan pelapisan serbuk.

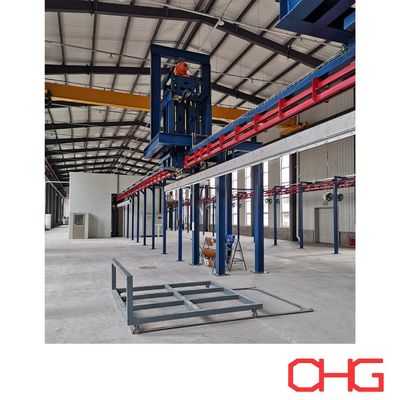

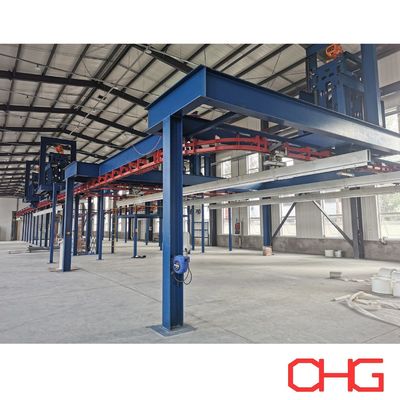

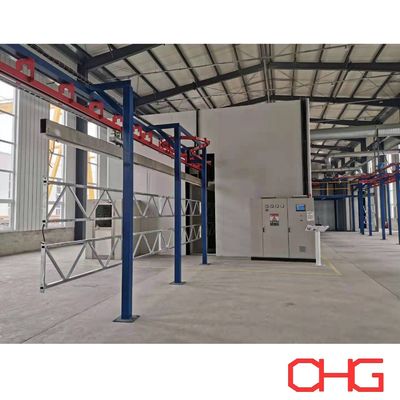

Sistem Konveyor Overhead

Konveyor overhead menghubungkan berbagai tahap produksi dan menjaga pergerakan profil aluminium yang terkontrol di sepanjang jalur pelapisan.

Sistem konveyor dirancang sesuai dengan:

• Panjang profil maksimum

• Berat benda kerja

• Profil per gantungan

• Kapasitas produksi yang dibutuhkan

• Jarak gantungan

• Kecepatan jalur

• Tinggi bebas pabrik

• Pengaturan peralatan

Tergantung pada aliran produksi yang dibutuhkan, konveyor overhead kontinu atau konveyor Power and Free dapat dipertimbangkan.

Gantungan yang disesuaikan juga dapat dikembangkan sesuai dengan geometri profil aluminium dan orientasi pelapisan yang dibutuhkan.

Pengeringan Serbuk

Setelah aplikasi serbuk, profil yang dilapisi diangkut ke oven pengeringan.

Dalam kondisi pemanasan yang terkontrol, serbuk yang diaplikasikan meleleh, mengalir, dan saling silang secara kimia untuk membentuk film pelapis yang kontinu.

Kinerja pengeringan tidak hanya bergantung pada suhu udara oven tetapi juga pada suhu logam aktual dari profil aluminium. Oleh karena itu, kondisi pengeringan yang dibutuhkan harus dirancang sesuai dengan:

• Spesifikasi pengeringan produsen serbuk

• Dimensi profil

• Ketebalan penampang aluminium

• Kecepatan konveyor

• Kapasitas produksi

• Kinerja pelapisan yang dibutuhkan

Metode pemanasan yang sesuai dapat dipilih sesuai dengan sumber energi yang tersedia bagi pelanggan dan kondisi pabrik.

Pendinginan dan Inspeksi Akhir

Setelah pengeringan, profil melewati bagian pendinginan sebelum dibongkar.

Setelah cukup dingin, produk jadi dapat diperiksa sesuai dengan spesifikasi kualitas yang dibutuhkan.

Item inspeksi tipikal mungkin termasuk:

• Ketebalan pelapisan

• Penampilan permukaan

• Warna

• Kilap

• Daya rekat

• Keseragaman pelapisan

• Cacat permukaan yang terlihat

Tes kinerja tambahan dapat ditentukan sesuai dengan standar pelapisan pelanggan dan persyaratan penggunaan akhir.

Pemuatan dan Pembongkaran Fleksibel

Pemuatan dan pembongkaran manual memberikan fleksibilitas praktis ketika jalur menangani profil dengan panjang, penampang, dan jumlah batch yang berbeda.

Pengaturan pemuatan, jarak gantungan, dan orientasi produk dipertimbangkan bersama selama perhitungan kapasitas produksi untuk memastikan bahwa konfigurasi konveyor sesuai dengan keluaran yang dibutuhkan.

Jika perlu, pengaturan penanganan material lain juga dapat dikembangkan untuk persyaratan otomatisasi yang lebih tinggi.

Aplikasi Khas

Jalur pelapisan serbuk profil aluminium otomatis dapat dirancang untuk produk seperti:

• Ekstrusi aluminium arsitektur

• Profil jendela dan pintu

• Komponen dinding tirai

• Profil aluminium industri

• Profil furnitur

• Produk aluminium dekoratif

• Bingkai panel surya

• Komponen transportasi

• Produk aluminium ekstrusi umum

Aplikasi yang berbeda mungkin memerlukan proses pra-perlakuan, spesifikasi serbuk, pengaturan konveyor, dan kondisi pengeringan yang berbeda.

Jalur Pelapisan Serbuk Profil Aluminium yang Disesuaikan

Tidak ada satu jalur produksi standar yang cocok untuk setiap produsen profil aluminium. Dimensi dan konfigurasi peralatan harus ditentukan sesuai dengan produk aktual dan kondisi produksi yang dibutuhkan.

Informasi penting untuk rekayasa meliputi:

• Gambar atau penampang profil aluminium

• Panjang profil maksimum dan minimum

• Dimensi benda kerja maksimum

• Berat benda kerja

• Kapasitas per jam atau harian yang dibutuhkan

• Profil per gantungan

• Spesifikasi pelapisan yang dibutuhkan

• Persyaratan proses pra-perlakuan

• Jumlah warna serbuk

• Frekuensi perubahan warna

• Dimensi pabrik dan tinggi bebas yang tersedia

• Energi pemanasan yang tersedia

• Kondisi listrik lokal

• Tingkat otomatisasi yang dibutuhkan

Berdasarkan parameter ini, kami dapat mengembangkan solusi yang disesuaikan yang mencakup sistem pra-perlakuan, bagian pengeringan kelembaban, konveyor overhead, bilik semprot serbuk, peralatan aplikasi serbuk otomatis, sistem pemulihan serbuk, oven pengeringan, bagian pendinginan, sistem kontrol, dan tata letak jalur produksi lengkap.

Hubungi kami dengan spesifikasi profil aluminium dan persyaratan produksi Anda untuk proposal teknis dan kutipan yang disesuaikan.
