Jalur Produksi Lapisan Serbuk Otomatis untuk Profil

Jalur Pelapisan Serbuk Profil Aluminium Otomatis

Sistem Penyelesaian Serbuk Terpadu untuk Ekstrusi Aluminium

Jalur pelapisan serbuk otomatis ini dikembangkan untuk penyelesaian permukaan profil aluminium secara berkelanjutan dengan panjang, penampang, dan persyaratan aplikasi yang berbeda.

Sistem konveyor overhead membawa profil melalui bagian pemrosesan utama, memberikan pergerakan benda kerja yang stabil dan menghubungkan pra-perlakuan, pengeringan, aplikasi serbuk, pengawetan, dan pendinginan menjadi aliran produksi terpadu.

Pemuatan dan pembongkaran manual digunakan untuk menjaga fleksibilitas saat memproses jenis profil atau batch produksi yang berbeda. Sistem lengkap direkayasa sesuai dengan produk pelanggan, keluaran yang dibutuhkan, standar pelapisan, dan ruang bengkel yang tersedia.

Karakteristik Sistem Utama

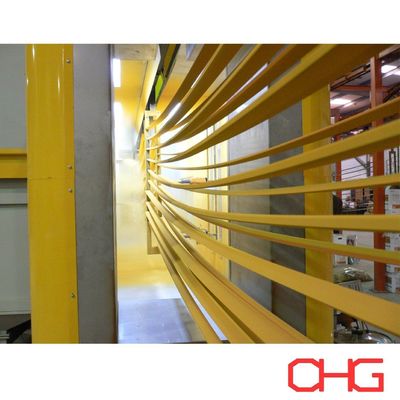

Transportasi Overhead Berkelanjutan

Konveyor overhead menyediakan pergerakan profil aluminium yang berkelanjutan antar tahap proses yang berbeda sambil mengurangi jumlah ruang lantai bengkel yang dibutuhkan untuk penanganan material.

Konfigurasi konveyor ditentukan sesuai dengan:

• Panjang dan penampang profil

• Berat benda kerja

• Jumlah profil per gantungan

• Kapasitas produksi yang dibutuhkan

• Jarak gantungan

• Waktu proses

• Tinggi bebas pabrik

Gantungan khusus dapat dirancang untuk menjaga posisi benda kerja yang tepat selama pra-perlakuan, penyemprotan, dan pengawetan.

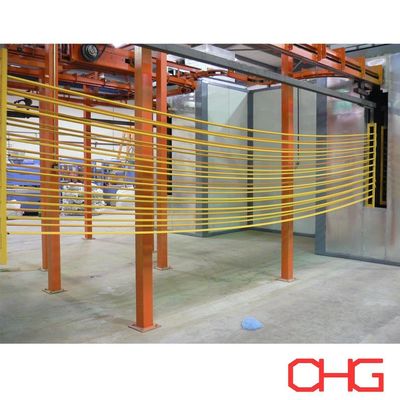

Pemuatan dan Pembongkaran Manual Fleksibel

Profil ditempatkan secara manual pada gantungan konveyor di stasiun pemuatan dan dilepas setelah pelapisan dan pendinginan.

Pengaturan ini memberikan fleksibilitas saat menangani produk dengan panjang dan geometri penampang yang berbeda tanpa memerlukan peralatan pemuatan otomatis yang rumit.

Aplikasi Serbuk Otomatis

Bagian penyemprotan dapat menggunakan pistol semprot elektrostatik otomatis dan resiproktor untuk aplikasi serbuk berkelanjutan.

Di mana geometri produk memerlukan cakupan tambahan, stasiun sentuhan manual juga dapat dimasukkan ke dalam jalur.

Proses Produksi Khas

Proses pelapisan profil aluminium yang lengkap dapat diatur sebagai:

Pemuatan → Pembersihan Permukaan → Pra-perlakuan Kimia → Pengeringan Kelembaban → Penyemprotan Serbuk Elektrostatik → Pengawetan → Pendinginan → Inspeksi → Pembongkaran

Urutan pra-perlakuan yang tepat dan parameter pelapisan ditentukan sesuai dengan paduan aluminium, hasil akhir yang dibutuhkan, kinerja korosi, dan sistem serbuk yang dipilih.

1. Pembersihan Permukaan

Sebelum perlakuan kimia, kontaminan harus dihilangkan dari permukaan aluminium.

Pembersihan dirancang untuk menghilangkan zat seperti:

• Minyak dan gemuk

• Debu

• Residu ekstrusi

• Kontaminasi penanganan

• Kotoran permukaan lainnya

Pembersihan yang efektif mempersiapkan substrat untuk perlakuan kimia selanjutnya dan berkontribusi pada kinerja pelapisan yang stabil.

2. Pra-perlakuan Aluminium

Setelah dibersihkan, profil menjalani proses pra-perlakuan kimia yang sesuai.

Tergantung pada spesifikasi pelapisan, prosesnya dapat mencakup:

• Penghilangan lemak

• Pembilasan air

• Etching atau perlakuan permukaan

• Pembilasan tambahan

• Perlakuan konversi

• Pembilasan akhir

Untuk profil aluminium, perlakuan konversi krom atau bebas krom yang sesuai dapat dipilih sesuai dengan kinerja pelapisan yang dibutuhkan dan spesifikasi proyek.

Pra-perlakuan dapat dirancang sebagai sistem semprot atau rendam tergantung pada geometri profil, kapasitas produksi, proses kimia, dan kondisi pabrik.

3. Pengeringan Kelembaban

Setelah tahap pra-perlakuan basah, profil masuk ke bagian pengeringan.

Air sisa dihilangkan sebelum penyemprotan elektrostatik untuk memberikan kondisi permukaan yang sesuai untuk aplikasi serbuk.

Suhu pengeringan dan waktu tinggal ditentukan sesuai dengan dimensi profil, ketebalan penampang, kecepatan konveyor, dan kapasitas produksi yang dibutuhkan.

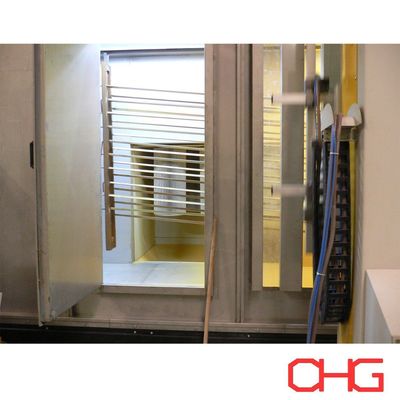

4. Penyemprotan Serbuk Elektrostatik

Profil yang kering diangkut ke bilik semprot serbuk.

Pistol semprot elektrostatik mengisi partikel serbuk, yang tertarik ke benda kerja aluminium yang di-grounding.

Sistem aplikasi dapat dikonfigurasi dengan:

• Pistol semprot serbuk otomatis

• Resiproktor

• Pistol sentuhan manual

• Peralatan pasokan serbuk

• Sistem pemulihan serbuk

Jumlah, posisi, dan pengaturan penyemprotan pistol dipilih sesuai dengan penampang profil, kecepatan konveyor, kapasitas produksi, dan cakupan pelapisan yang dibutuhkan.

5. Pengawetan Serbuk

Setelah penyemprotan, profil aluminium yang dilapisi masuk ke oven pengawetan.

Pemanasan terkontrol menyebabkan serbuk yang diaplikasikan meleleh, mengalir, dan berikatan silang menjadi film pelapis yang berkelanjutan.

Sistem pengawetan dirancang sesuai dengan:

• Spesifikasi pengawetan produsen serbuk

• Suhu logam yang dibutuhkan

• Ketebalan profil aluminium

• Dimensi benda kerja

• Kecepatan konveyor

• Kapasitas produksi

Kondisi pengawetan yang benar penting untuk mencapai daya rekat pelapisan, penampilan, dan sifat mekanik yang dibutuhkan.

6. Pendinginan

Setelah keluar dari oven pengawetan, profil melewati area pendinginan.

Pendinginan alami atau udara paksa dapat dipilih sesuai dengan kapasitas jalur, suhu benda kerja, dan ruang pabrik yang tersedia.

Setelah cukup dingin, profil dapat diperiksa dan dibongkar dengan aman.

7. Inspeksi Kualitas Pelapisan

Profil aluminium jadi dapat diperiksa sesuai dengan persyaratan pelapisan yang berlaku.

Item inspeksi umum meliputi:

• Ketebalan film kering

• Penampilan permukaan

• Warna dan kilap

• Daya rekat

• Keseragaman pelapisan

• Cacat permukaan yang terlihat

Pengujian tambahan dapat ditentukan sesuai dengan standar kualitas pelanggan dan aplikasi produk.

Pemulihan Serbuk dan Perubahan Warna

Bilik semprot dapat diintegrasikan dengan sistem pemulihan serbuk yang sesuai untuk mengumpulkan serbuk yang tersemprot berlebih.

Peralatan pemulihan dipilih sesuai dengan:

• Volume produksi

• Jumlah warna serbuk

• Frekuensi perubahan warna

• Persyaratan pemulihan serbuk

• Waktu pembersihan bilik yang dibutuhkan

Bagi produsen yang sering mengganti warna, konfigurasi bilik semprot dan pemulihan harus dipertimbangkan bersama selama desain jalur produksi awal.

Aplikasi

Jalur ini dapat direkayasa untuk melapisi produk aluminium seperti:

• Profil arsitektur

• Bingkai jendela dan pintu

• Profil dinding tirai

• Ekstrusi aluminium industri

• Profil furnitur

• Komponen aluminium dekoratif

• Bingkai panel surya

• Profil sistem bangunan

• Komponen transportasi

• Produk aluminium ekstrusi lainnya

Rekayasa Khusus Proyek

Setiap jalur pelapisan profil aluminium dikembangkan sesuai dengan kondisi manufaktur aktual pelanggan daripada menggunakan konfigurasi peralatan tetap.

Untuk menyiapkan desain jalur produksi, informasi berikut penting:

• Gambar dan penampang profil

• Panjang profil maksimum dan minimum

• Dimensi dan berat benda kerja

• Kapasitas per jam atau per hari yang dibutuhkan

• Profil per gantungan

• Spesifikasi pelapisan

• Persyaratan pra-perlakuan

• Jenis serbuk

• Jumlah warna dan frekuensi perubahan warna

• Dimensi pabrik dan tinggi bebas

• Energi pemanas yang tersedia

• Pasokan listrik lokal

• Tingkat otomatisasi yang dibutuhkan

Berdasarkan parameter ini, kami dapat merekayasa solusi lengkap yang mencakup sistem pra-perlakuan, bagian pengeringan kelembaban, konveyor overhead, bilik semprot serbuk, peralatan aplikasi otomatis, sistem pemulihan serbuk, oven pengawetan, bagian pendinginan, sistem kontrol, dan tata letak jalur produksi.

Hubungi kami dengan spesifikasi profil aluminium dan persyaratan produksi Anda untuk proposal teknis dan kutipan yang disesuaikan.
